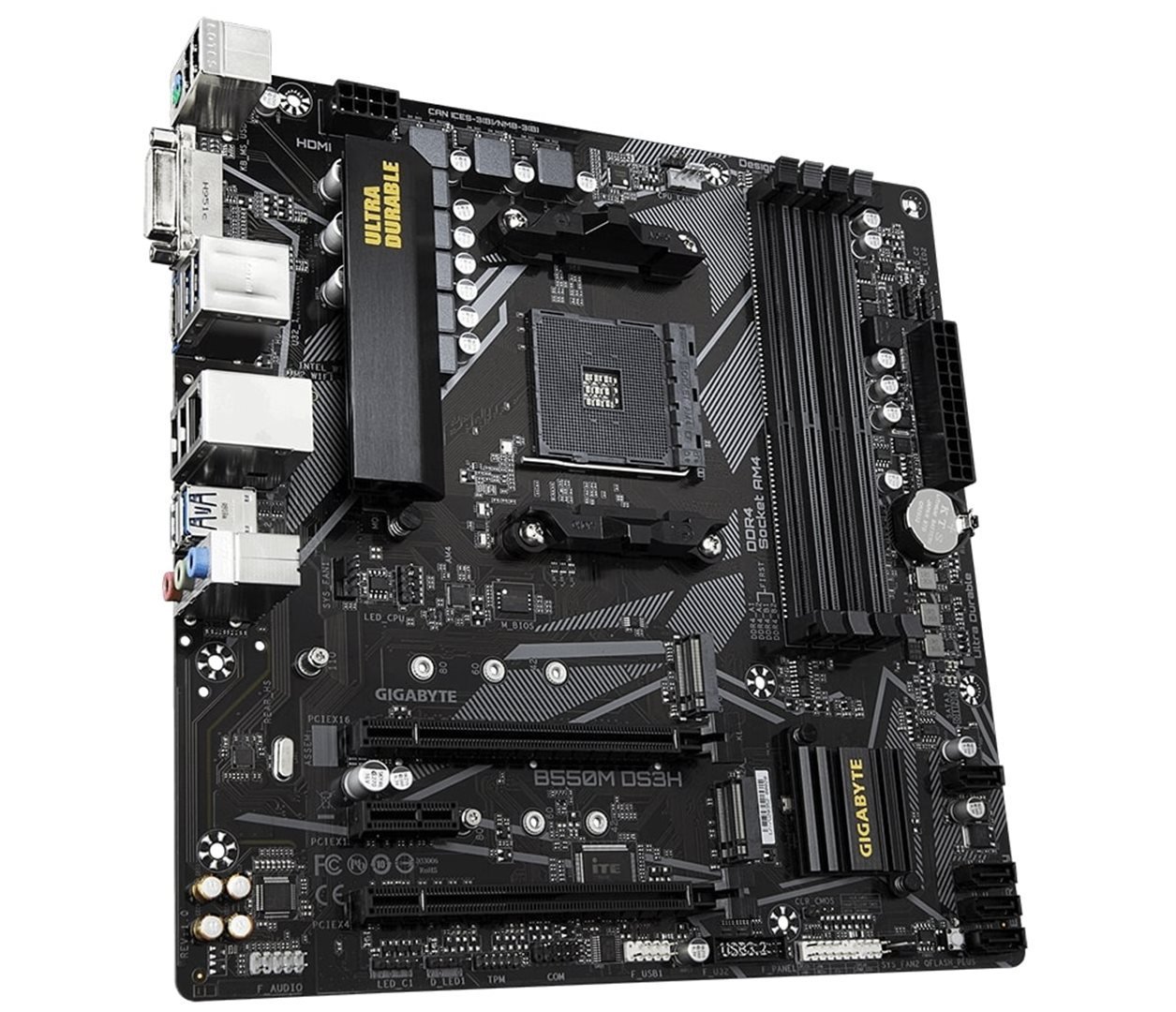

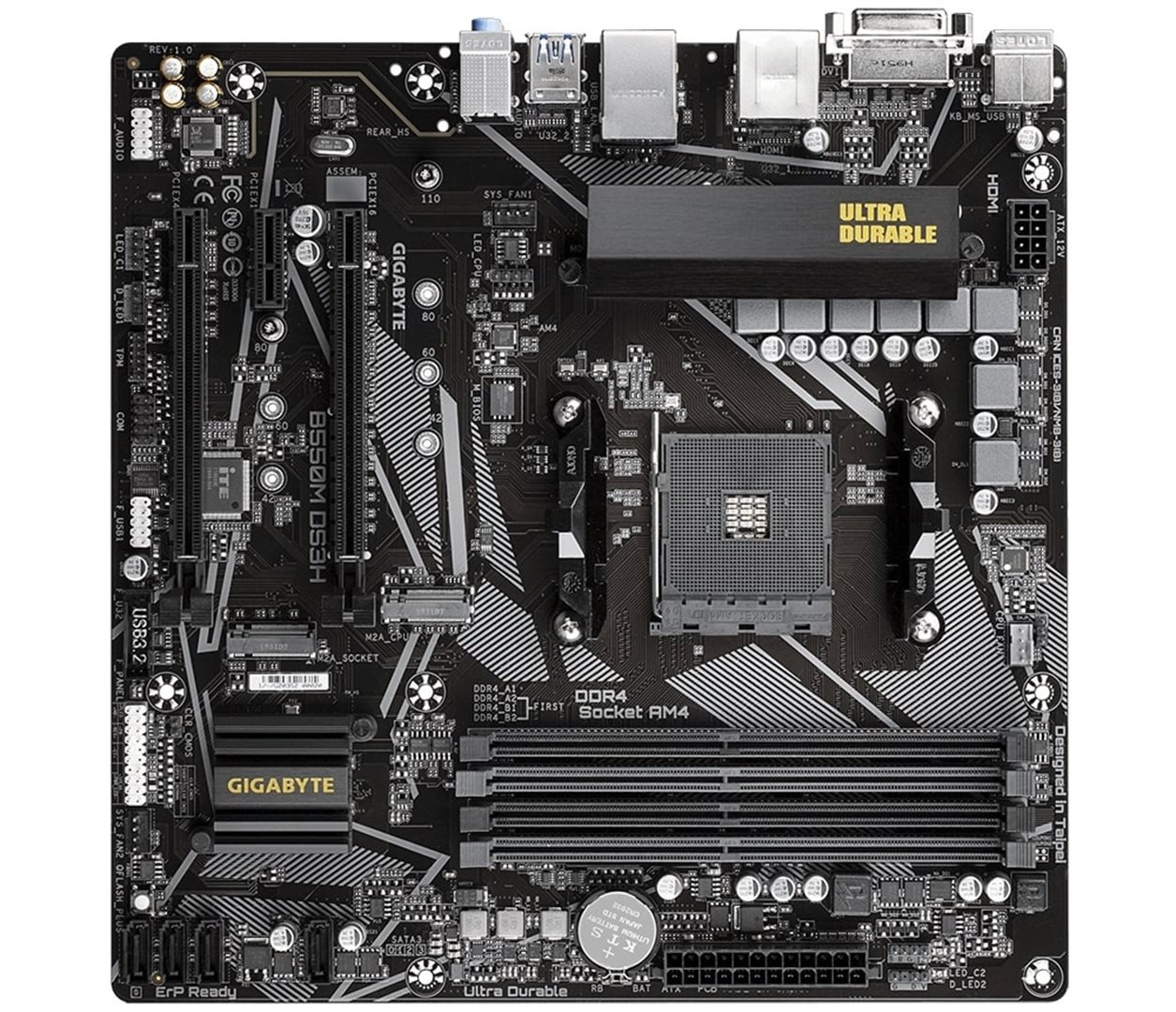

Gigabyte B550M DS3H (rev. 1.0)

GIGABYTE B550M DS3H (rev. 1.0)

Základní deska AMD B550 Ultra Durable s plně digitálními napájecími VRM, slot PCIe 4.0 x16, duální konektory PCIe 4.0/3.0 M.2, Herní LAN GIGABYTE 8118, Smart Fan 5 s FAN STOP, RGB FUSION 2.0, Q-Flash Plus

• Supports AMD Ryzen™ 5000 Series/ 3rd Gen Ryzen™ and 3rd Gen Ryzen™ with Radeon™ Graphics Processors
• Dvoukanálové ECC/ Non-ECC unbuffered paměti DDR4, 4 sloty DIMM
• 5+3fázové čistě digitální napájecí VRM s MOSFETy s nízkým RDS(on)
• Slot Ultra Durable™ PCIe 4.0 Ready x16
• Duální konektor Ultra-Fast NVMe PCIe 4.0/3.0 M.2
• Vysoce kvalitní kondenzátory pro audio a fyzicky oddělené analogové části Audio Noise Guard pro nekompromisní kvalitu zvuku
• GIGABYTE Exclusive 8118 Gaming GbE LAN with Bandwidth Management
• Podpora pro zadní HDMI a DVI
• RGB FUSION 2.0 s podporou pásek s adresovatelnými LED a RGB LED
• Smart Fan 5 vybavený několika teplotními senzory, hybridními headery pro ventilátory s funkcí FAN STOP
• Q-Flash Plus Update BIOS bez nutnosti instalace procesoru, paměti a grafické karty
• Návrh s antisirnými rezistory

5+3fázové čistě digitální napájecí VRM s MOSFETy s nízkým RDS(on)

Základní desky GIGABYTE z řady UD využívají návrh s 5+3fázovým čistě digitálním PWM + MOSFETy s nízkým RDS(on) pro podporu 3. generace procesorů AMD Ryzen™, protože nabízejí neuvěřitelně přesné napájení nejnáročnějších a nejcitlivějších komponent a stejně tak umožňují navýšení systémového výkonu a maximální škálovatelnost hardwaru.

Duální konektory NVMe PCIe 4.0*/3.0 M.2

Díky výbavě konektory NVMe PCIe 4.0*/3.0 x4 and PCIe 3.0 x2 M.2 umožňují desky GIGABYTE uživatelům připojit zařízení SSD v režimu NVMe nebo SATA. Duální konektory s přenosovou rychlostí až 64 Gb/s jsou ideálním řešením úložiště, které navíc podporuje režimy RAID.

Vysokorychlostní gigabitová LAN s automatickou alokací šířky pásma

Realtek 8118 LAN je vysoce výkonný a přátelský síťový čip pro hráče, který je vybaven automatickou alokací šířky pásma pro zajištění nejvyšší síťové priority pro hru či aplikaci. Může poskytnout uživatelům nejkomplexnější funkce a nejrychlejší a nejplynulejší zážitky z připojení k internetu.

Smart Fan 5

S nástrojem Smart Fan 5 si mohou být uživatelé jisti, že si jejich herní počítač vždy zachová svůj vysoký výkon a zůstane přitom dostatečně chlazený. Smart Fan 5 uživatelům umožňuje výměnu jejich konektorů pro ventilátory pro zohlednění rozdílného vlivu teplotních senzorů na různých místech základní desky. A nejen to, se Smart Fan 5 mají k dispozici více hybridních konektorů pro ventilátory, které podporují jak regulaci pomocí napětí, tak PWM, aby si základní deska lépe rozuměla s vodním chlazením.

• 5 teplotních senzorů
• 3 headery pro ventilátory
• Všechny headery aktualizovány pro podporu hybridních ventilátorů
• Interoperabilní ventilátory a senzory
• Intuitivní uživatelské rozhraní pro ovládání ventilátorů

Hybridní konektory pro ventilátory

Získejte úplnou kontrolu nad vaší soustavou vodního chlazení! Smart Fan 5 získává aktuální informace o průtoku a teplotě vody z hybridních konektorů ventilátorů, díky čemuž budete mít absolutní kontrolu nad svým počítačem. Všechny hybridní headery dokážou automaticky detekovat typ chladicího zařízení, zda jde o ventilátor, nebo čerpadlo s jiným režimem PWM nebo napětím.

RGB Fusion 2.0

U základních desek s B550 je RGB Fusion 2.0 ještě lepší díky podpoře adresovatelných LED. RGB Fusion 2.0 dává uživatelům možnost ovládat u svých sestav vestavěné RGB a externí pásky s adresovatelnými LED a RGB LED. RGB Fusion 2.0, nabízející řadu barev a vzorů, bylo vylepšeno pro podporu adresovatelných LED. S podporou externích pásků s adresovatelnými LED, u nichž je každá LED digitálně adresovatelná, má uživatel možnost vyzkoušet ještě více vzorů, stylů a způsobů nasvícení.

Základní desky s B550 podporují externí 5V pásky s adresovatelnými LED a až 300 světelnými diodami. RGB Fusion 2 s adresovatelnými LED přináší nové vzory a rozličná nastavení rychlosti a dalšími efekty v přípravě.


Q-Flash Plus

Díky funkci GIGABYTE Q-Flash Plus nemusíte na desku osazovat procesor, paměť ani grafickou kartu, ani vstupovat do nabídky BIOSu, abyste mohli systém BIOS do desky nahrát. Stačí si stáhnout a uložit nový soubor BIOS (přejmenovat na gigabyte.bin) na USB flash disk, poté stisknout tlačítko Q-Flash Plus a je hotovo!

Chipset: AMD B550

Rozměrový formát: Formát Micro ATX (244 mm x 244 mm)
Podpora pro procesory: 3. generaci procesorů AMD Ryzen™ / 3. generaci procesorů AMD Ryzen™ s grafickým adaptérem Radeon™
Patice procesoru: AM4

Pozice na paměti: 4x DDR4 DIMM
Podpora pro paměti:

• 3. generace procesorů AMD Ryzen™: Podpora pro paměťové moduly DDR4 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz
• Nová generace procesorů AMD Ryzen™ s grafickým adaptérem Radeon™: Podpora pro paměťové moduly DDR4 4733(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz

Max.velikost operační paměti: 128 GB
Podpora pro paměti typu: DDR4

• Dvoukanálová architektura paměti
• Podpora paměťových modulů ECC Un-buffered DIMM 1Rx8/2Rx8
• Podpora paměťových modulů non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
• Podpora paměťových modulů s XMP profilem (Extreme Memory Profile)

Grafická karta: Integrované ve 3. generaci procesorů AMD Ryzen™ s grafickým adaptérem Radeon™

• 1x port DVI-D s maximálním podporovaným rozlišením 1920 x 1200 @ 60 Hz
• 1x konektor HDMI podporující maximální rozlišení 4096 x 2160 @ 60 Hz

Zvuková karta:

• Kodek Realtek® ALC887

Síťová karta:

• Realtek® GbE LAN čip (1000 Mbit/100 Mbit)

Rozšiřující sloty:

• 1x slot PCI Express x16 (PCIEX16)
• 1x slot PCI Express x16 slot (PCIEX4)
• 1x slot PCI Express x1 (PCIEX1)

RAID řadič: 0, 1, 10

SATA:

• 4x konektor SATA 6 Gb/s

M.2:

• 1x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2242/2260/2280/22110 SSDs
• 1x konektor M.2 (M2B_SB), integrovaný v čipsetu, podpora pro Socket 3, M key, SSD typu 2242/2260/2280 SSDs

USB:

• zadní USB porty ( celkem 8 )
• 4x port USB 2.0/1.1
• 4x port USB 3.2 Gen 1
• přední USB porty ( celkem 4 )
• 2x port USB 3.2 Gen 1
• 2x port USB 2.0/1.1

Interní porty:

• 1x 24pinový ATX hlavní napájecí konektor
• 1x 8pinový ATX 12V napájecí konektor
• 1x konektor pro ventilátor na chladiči procesoru
• 2x konektor pro systémový ventilátor
• 2x konektor pro pásky s adresovatelnými LED
• 2x konektory pro pásky RGB LED
• 1x konektor pro LED na chladiči CPU / pro pásek RGB LED
• 2x konektor M.2 Socket 3
• 4x konektor SATA 6Gb/s
• 1x konektor pro tlačítka a LED na předním panelu
• 1x konektor pro audio na předním panelu
• 1x interní konektor USB 3.2 Gen 1
• 1x interní USB 2.0/1.1 konektor
• 1x konektor pro Trusted Platform Module (TPM) (2x 6 pinů, pouze pro modul GC-TPM2.0_S)
• 1x interní konektor pro sériový port
• 1x propojka Clear CMOS
• 1x tlačítko Q-Flash Plus

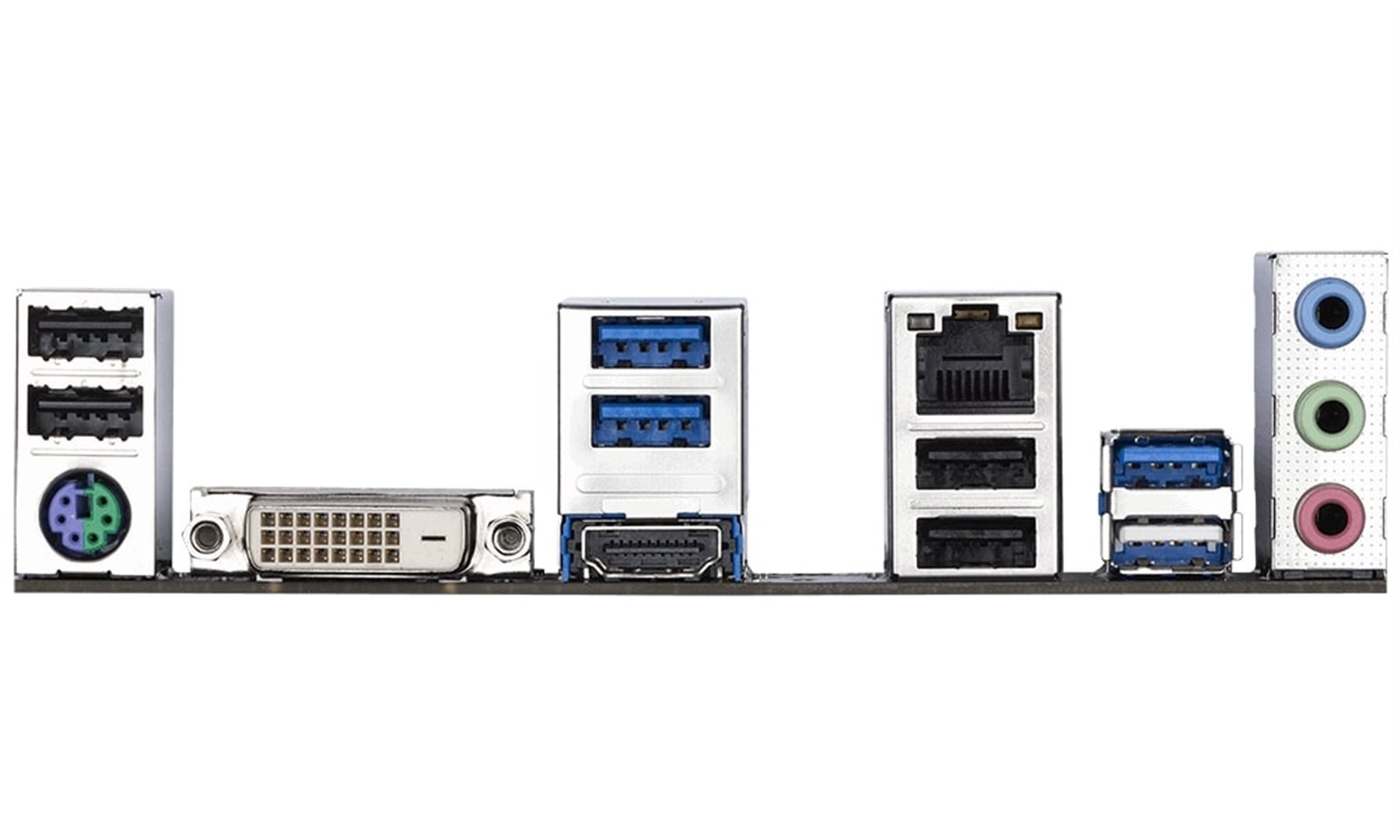

Externí porty:

• 1x port PS/2 pro klávesnici/myš
• 1x port DVI-D
• 1x port HDMI
• 4x port USB 3.2 Gen 1
• 4x port USB 2.0/1.1
• 1x port RJ-45
• 3x audio jack

BIOS: 1x 256Mbit flash

Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
